美景如画的环保型校园

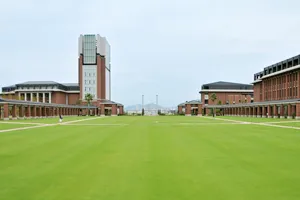

神户学院大学港岛校区位于依山傍海的神户市中央区人工岛西侧,占地面积为141,518平方米,总建筑面积为65,572平方米,于2007年4月落成。该校区建筑物外镶英国产红砖,颇具异域情调,整个校区鸟语花香,溪水潺潺,绿茵似锦。这里不仅美景如画,而且由于引进一系列先进的环境保护技术,堪称领先于时代潮流的环保型校园。

该校区主要引进了如下环保技术:
采用人体感应与亮度自动调节装置。校区内走廊、房间、厕所均装有人体感应器,利用红外人体感应自动开关,控制照明与空调电源。有人通过或进入时自动开启电源,室内无人时则自动关闭,室内照明亮度由自动调节装置控制。采用节能型照明灯具,校区内所有照明均为节能型荧光灯,其耗电量为同样亮度的普通白炽灯的五分之一。此外,还尽量利用天井自然光照明。

采用红外感应控制与热回收换气风扇空调系统,提高空调能源效率。该技术具体分为以下几项:回收制冷过程中产生的废热;从冷热源至终端散热器以8℃这一温度差自然送风,以减少送风设备的耗电量;采用装有热交换器的换气设备,既可将室外新鲜空气导入室内,又可保持室内温度;将春季、秋季、冬季的室外冷空气用于空调;利用夜间电网低负荷时的廉价电力制冰,供白天电力高峰时空调使用,以减轻白天用电高峰时的电网负荷。由于采用上述技术,与同等面积的普通校园建筑相比,每年可减少16%的能源消耗,减少93,752公斤二氧化碳排放量。


采用多种保温隔热技术。该技术具体分为以下几项:在主体建筑表面的红砖与钢筋混凝土框架之间,保留10厘米空隙,利用这一空气绝缘层减轻主体建筑物内部受外界气温的影响;主体建筑西侧玻璃窗、门镶嵌保温隔热的双层玻璃;绿化主体建筑屋顶,利用植被减轻阳光日嗮对室温的影响。由于采用上述技术,与同等面积的普通校园建筑相比,每年约可减少热负荷28%。

采用节水技术。该技术具体分为以下几项:利用人工岛再生水水源与校区主建筑屋顶收集并经处理的雨水,冲洗卫生间大小便器,作为喷灌草坪与人工溪流的水源;卫生间便器、洗手池均装有人体感应器,自动控制水流开闭。由于采用上述技术,与同等面积的普通校园建筑相比,每年可节水约54,000立方米,节水率为71%。

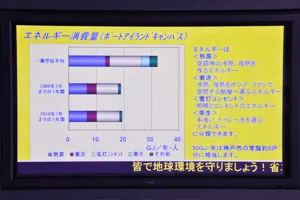

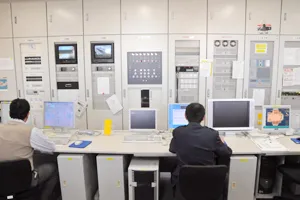

校区能源消耗管理由中央监视系统电脑调控。该中央监视系统发挥如下功能:监控各设备的运行;监测室内与室外环境;监测各主要设备的能源消耗状况;自动绘制能源消耗状况一览表以及节能蓝图;与3栋主建筑物内的大型平板显示屏连接,即时显示该校区能源消耗状况与节能比率,以增进学校教职员、学生以及游人的环保意识。该校区由于采用上述一系列环保技术,与普通同等面积校区相比,每年共可节电2,089,716度,节电率为26.4%,减少二氧化碳排放量764,836公斤,削减比率约为40%。

此外,该校区在施工基建过程中,力求减少建筑垃圾,以减轻环境负荷。该校区位于原神户市人工岛集装箱码头用地,在蓝图设计时即考虑利用原码头地基,不破坏原码头地面沥青层,只凿穿支撑主建筑的桩体部分沥青层,采用这一方案既减少了建筑垃圾,同时降低了工程造价。

由于引进多项环保技术,因而该校区落成后参观者络绎不绝。该校区先后多次获奖,包括:国土交通省颁发的下水道奖、日本向导设计协会颁发的SDA奖、神户市颁发的神户景观景点奖、日本照明学会颁发的照明普及奖、国土交通省颁发的土地利用模范大奖审查委员长奖、空调卫生工学会颁发的技术振兴奖等。

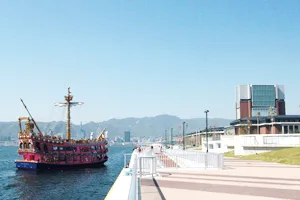

神户学院大学港岛校区落成的同时,神户市政府在校区西侧新建了港岛潮声公园,增设了可直达隔海相望的美利坚公园的游览船,为神户港增添了陆上与海上新景观。该公园内装设有两座10千瓦风力发电机组,为公园内卫生间照明供电,地面铺设有LED节能灯饰。校区与公园均无围墙,对外开放。游人可在校区与公园内漫步游览,在五星级饭店开设的西餐店用餐,并可利用图书馆等设施,入夜还可隔海遥望世界著名的“价值一千万美元”的神户夜景,而且这里还是观赏每年8月举行的神户焰火大会的最佳场所。该校区与比邻的港岛潮声公园已成为关西地区集观光与环保科技教育为一体的新景点。

(附)环境保护数据统计如下:


神户学院大学港岛校区节电等环保数据一览表(与一般同等建筑面积校区相比)

校区 项目 建筑
面积
耗电量
KWh/年
单位面积
耗电量
KWh/㎡•年
削减量
KWh/年
一次性能源
削减量*
GJ/年
削减
比率
%
CO2
削减量
Kg-CO2/年
神户学院大学
港岛校区
65572 5811710 88.6 2089716 20396 26.4 764836
一般校区 65572 7901426 120.5

* 一次性能源换算 9.76MJ/ KWh


神户学院大学港岛校区节水数据一览表(与一般同等建筑面积校区相比)

校区 项目 建筑面积
自来水用水量 *1
㎥/年
单位面积用量
㎥/㎡・年
削减量
㎥/年
削减比率
%
神户学院大学
港岛校区
65572 22521 0.3 36494 61.8
一般校区 65572 59015 0.9

*1 不包括雨水与再生水


神户学院大学港岛校区年用水量一览表(与一般同等建筑面积校区相比)

校区 项目 建筑面积
用水量
㎥/年
单位面积用量
㎥/㎡・年
用水量差
㎥/年
比率
%
神户学院大学
港岛校区
65572 76584 1.2 +17569 +30
一般校区 65572 59015 0.9

下列一览表为环保新技术采用与否的对比数值


采用人体感应热回收型换气扇的环保统计数值

面积*1
年负荷
GJ
年间外气
负荷*2
GJ
对象面积
削减量
GJ
削减
比率*3
%
CO2
削减量
Kg-CO2/年
人体感应器 24742 3390 1038 13219 192 34.7 7214

*1 B号馆建筑面积
*2 外气负荷比率为冷气28%、暖风34%
*3 B号馆A-2中型教室与D大教室的二者平均数值
*2 *3 根据空气卫生学会振兴奖应募资料


采用节能型荧光灯与感应器的环保数值

建筑
面积
照明
耗电量
KWh/年
对象
面积
消费量
KWh/年
削减量
KWh/年
一次性能源
削减量*1
GJ/年
削减
比率*2
%
CO2
削减量
Kg-CO2/年
人体感应器 65572 27098 10998 4545 636 28 14 1031
亮度感应器 2182 48

* 一次性能源换算 9.76MJ/ KWh
* 根据空气卫生学会振兴奖应募资料


提高空调热源效率的环保数值

一次性能源
消费量
GJ/年
COP 一般热源平均
COP *
一次性能源
削减量
GJ/年
削减比率
%
CO2削减量
Kg-CO2/年
高效热源 15607 0.76 0.64 2500 16 93752

* 根据关于促进活用未利用能源大纲


利用再生水与雨水的节水量

建筑面积
用水量
㎥/年
再生水
㎥/年
雨水
㎥/年
削减量
㎥/年
削减比率
%
再生水与雨水的利用 65572 76584 42967 11096 54063 71%
    利用保温隔热技术的环保数值
    PAL=231MJ/m2/年→相当于削减基准值的28%
  • * PAL为年间热负荷系数。此系数为通过建筑物外壁、门窗等造成的热损耗防止性能的指标,其数值越小热损耗越少。
    PAL=室内周围空间的年间热负荷 / 室内周围空间建筑面积的总和
  • * CO2排放系数采用日本关西电力公司0.366kg-CO2/ KWh这一排放系数(2007年度实际数值)。

2010年8月 写于神户
刘幸宇
